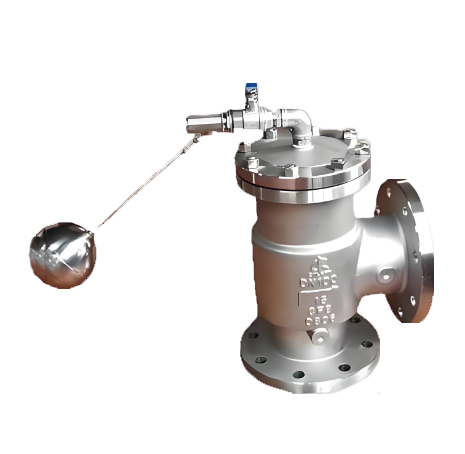

H142X液压水位控制阀

型号：H142X-6/H142X-10/H142X-16/H142X-25/H142X-6Q/H142X-10Q/H142X-16Q/H142X-25Q/H142X-6P/H142X-10P/H142X-16P/H142X-25P/H142X-6T/H142X-10T/H142X-16T/H142X-25T
规格：DN40~DN350
适用温度：≤80℃
适用介质：清水

压力：PN6~PN25
连接方式：法兰
驱动方式：弹簧、自动
材质：铜、铸铁、铸钢、不锈钢

立即咨询

x

添加二维码为您服务！

x

产品特性
结构性能
外形尺寸

产品介绍

H142X液压水位控制阀产品适用于工矿企业，民用建筑中各种水箱、水池、水塔的自动供水系统等，并可用作常压锅炉循环水控制阀。

工作原理：

当水池或水塔内水位下降，浮球阀开启，活塞上腔失压，进水管内有压水将阀内活塞托起，阀瓣打开，阀门即开启供水，当水位上升至控制线时，浮球阀关闭，活塞上腔有压水推动活塞下移将密封面封闭，阀门即停止供水。

H142X液压水位控制结构图

零部件材料表

编号	零件名称	材质
1	阀体	铸铁、铸钢、不锈钢
2	六角螺母	不锈钢、铜
3	阀瓣	铜、不锈钢
4	阀杆	不锈钢
5	O型密封圈	强化橡胶
6	弹簧	不锈钢
7	缸座	不锈钢
8	活塞	不锈钢
9	六角螺母	不锈钢
10	O型密封圈	强化橡胶
11	缸套	不锈钢
12	上盖	不锈钢
13	等长双头螺柱	不锈钢、铜
14	六角螺母	不锈钢、铜
15	浮球	铜
16	小浮球阀	铜
17	球阀	铜

技术参数：

公称压力：0.6MPa，1.0MPa，1.6MPa，2.5MPa

介质压力：0.15～1.0Mpa

介质温度：0～80℃

适用介质：清水

H142X液压水位控制外形尺寸图

H142X液压水位控制外形尺寸表

DN	40	50	65	80	100	125	150	200	250	300	350
L	107	115	125	135	146	165	180	215	255	285	325
H	235	243	258	280	307	358	400	490	576	663	750
